المكثفات Capacitors - الجزء الاخير

تحديد قيم المكثفات


أولا: كتابة القيم صراحة

يتم كتابة قيمة السعة والجهد صراحة على بعض الأنواع مثل المكثفات الإلكتروليتية و التنتاليوم و البولى بروبالين وغيرها, وفيما يلى بعض الأمثلة.


Video

فيدوهات تعليمية بالعربية فى الالكترونيات وبرمجة الانظمة المدمجة

Video

أقوى اسطوانة لتعليم برمجة الميكروكنترولر باللغة العربية





مثال
أوجد أقل درجة وأعلى درجة ومقدار التغير فى السعة لمكثف مطبوع عليه الكود التالى Y6P .

أقل درجة حرارة = - 30 درجة.
أعلى درجة حرارة = + 105 درجة.
مقدار التغير فى السعة = ± 10 %.

كما يمكن أن يوجد كود للدلالة على المعامل الحرارى, وتجد منه صيغتين صيغة EIA  وهى إختصار لعبارة Electronic Industrial Association والصيغة الأخرى الصناعية, ويوضحها الجدول التالى.



مكثفات الميكا

يوجد كود يمكن إستخدامه مع مكثفات الميكا , موضح فى الشكل التالى




الجدول التالى خاص بالحروف الموجودة على المكثف.



ثالثا: إستخدام الألوان

وكانت تستخدم قديما مع بعض المكثفات ونذكر منها التالى.

الطريقة الأولى

وكانت تستخدم مع مكثفات التنتاليوم الألوان لتحديد السعة والجهد, حيث يتم وضع 3 خطوط ودائرة ملونة, حيث الخط الأول والثانى والدائرة لدلالة على سعة المكثف ,والقيمة الناتجة بوحدة ميكروفاراد، والخط الثالث للدلالة على جهد التشغيل,  وقيم الألوان الخاصة بالخطين الأول والثانى والدائرة هى نفس قيم الألوان  المستخدمة مع المقاومات مع تغير اللون الرمادى والأبيض فى خانة عدد الأصفار, والموضحة فى الجدول التالى.



الطريقة الثانية


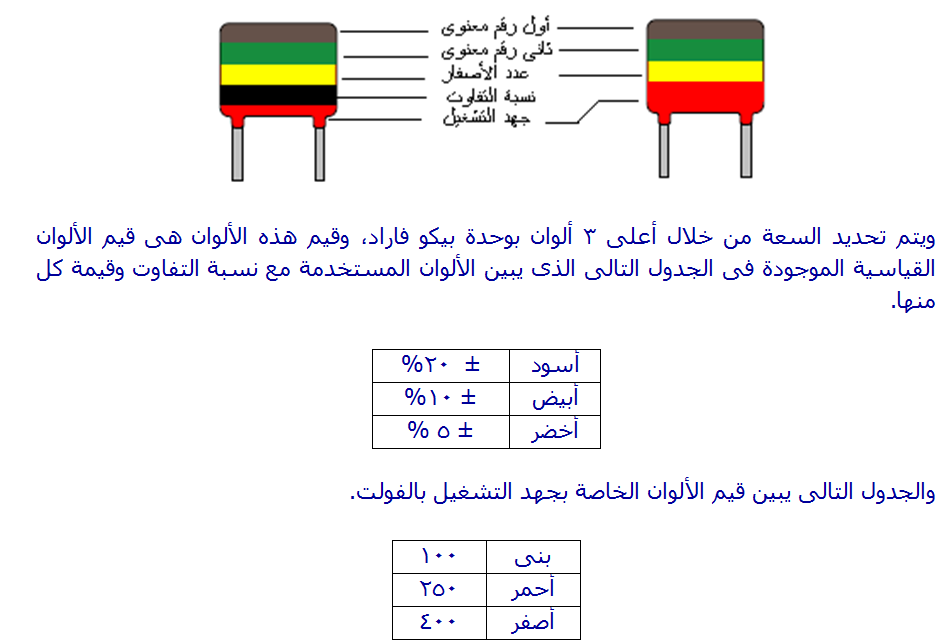

كانت تستخدم  قديما مع مكثفات البوليستر, ويتم رسم 4 أو 5 شرائط ألوان للدلالة على سعة المكثف والتفاوت وجهد التشغيل, كما بالشكل التالى.



المكثفات المركبة على السطح
 Surface Mount Technology (SMT)


يتم كتابة كود مكون من حرف ورقم , الحرف يدل على الرقم االمعنوى, والرقم يدل على  الوحدة المضروب فيها الرقم ملاحظة أن الرقم إذا كان 9 فإنه يتم القسمة على 10, ويكون الناتج بوحدة بيكوفاراد, وإذا وجدت مساحة فإنه  يتم كتابة حرف للدلالة على نسبة التفاوت, والجدول التالى يوضح الحرف و الرقم المعنوى المقابل له.



قياس سعة المكثف


يتم قياس السعة بإستخدام أجهزة قياس مختلفة, فالشكل التالى يوضح جهاز LCR لقياس محاثة الملف, وسعة المكثف, والمقاومة.


كما قد توجد إمكانية قياس سعة المكثف كوظيفة إضافية فى أجهزة multimeter.
أو جهاز خاص بقياس السعة فقط كما يوضح الشكل التالى.


كما توجد طريقة أخرى لإختبار المكثف, من حيث هل هو تالف أم سليم, وخاصة المكثف الإليكتروليتى, ويستخدم فى ذلك مقياس الأوم ويفضل التماثلى  كالآتى:

- ملامسة طرفى المكثف لتفريغ ما به من شحنة إن وجدت.
- ملامسة الطرف السالب لجهاز القياس مع الطرف السالب للمكثف, وكذلك الطرف الموجب لجهاز القياس بالطرف الموجب للمكثف.
- إذا تحرك مؤشر الجهاز ناحية الصفرسريعا ثم بعد ذلك يأخذ فى التحرك ناحية الزيادة فى المقاومة تدريجيا فإن ذلك يدل على أن المكثف فى حالة جيدة.
- إذا تحرك مؤشر الجهاز ناحية الصفر وثبت على ذلك,أو تحرك ولم يصل الى نهاية التدريج, أو لم يتحرك المؤشر فإن المكثف تالف.
- فى كل مرة يتم فيها إختبار المكثف يجب ملامسة أطرافه لبعضها وذلك للتأكد من أنه غير مشحون.

لاحظ  أنه فى جهاز القياس التماثلى ( الذى يستخدم المؤشر) غالبا ماتكون أقطابه معكوسة من الداخل، ولذلك قبل البدء فى عملية الإختبار نقوم بإستبدال طرفى جهاز القياس كلا منهما مكان الآخر.

كما يمكن أيضا إستخدام الجهاز الرقمى إلا أن تغير القراءة سيكون سريع .
